不锈钢刀闸阀,PZ73W手动不锈钢刀闸阀
阀门类型:不锈钢刀闸阀
阀门型号:PZ73W,PZ73H
尺寸规格:DN50-800mm
安装形式:法兰式
压力等级:0.6-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
一、不锈钢刀闸阀介绍：
PZ73W手动不锈钢刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸等领域，是种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。
二、不锈钢刀闸阀技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~1200mm NPS 2"~24"
适用温度：-38~+650℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
配套附件：安装法兰
三、不锈钢刀闸阀特点：
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。
四、不锈钢刀闸阀主要连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
|
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
|
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
|
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
|
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
|
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M |
五、不锈钢刀闸阀注意事项：
1.安装前须检查腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

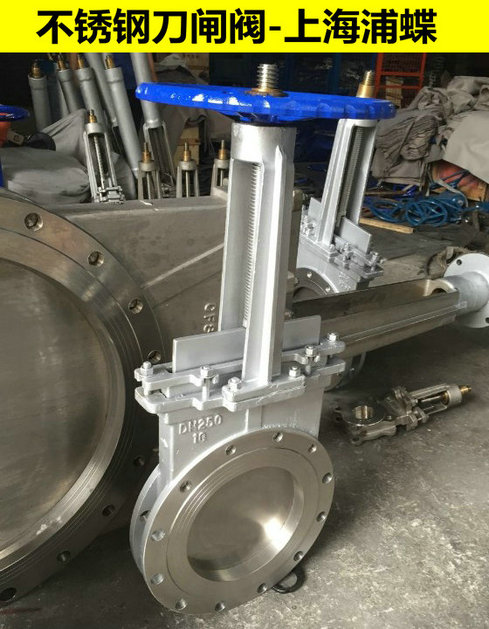

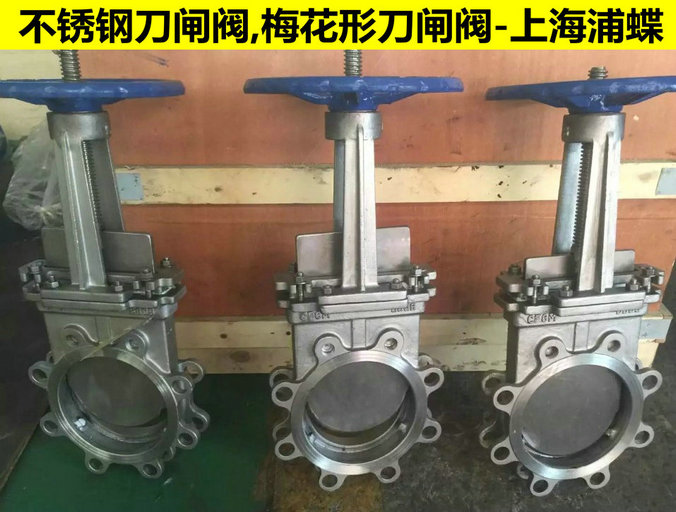

六、PZ73W手动不锈钢刀闸阀产品图片：
不锈钢刀闸阀售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
