[推荐]上海浦蝶阀门型号介绍

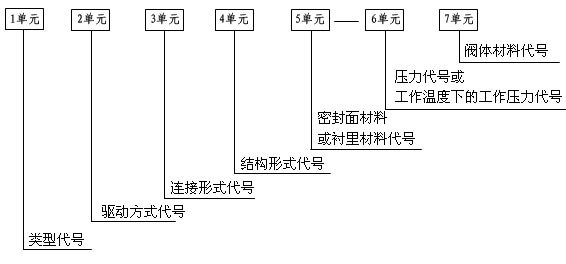

阀门的型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。


一单元:阀门类型代号

类型 安全阀 蝶阀 隔膜阀 止回阀
底阀
截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀
代号 A D G H J L P Q S U X Y Z




当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

第二功能作用名称 代号 第二功能作用名称 代号
保温型 B 排渣型 P
低温型 Da 快速型 Q
防火型 F (阀杆密封)波纹管型 W
缓闭型 H

低温型指允许使用温度低于-46℃以下的阀门。


二单元:传动方式

传动
方式
电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄
手轮
代号 0 1 2 3 4 5 6 7 8 9 无代号





安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;
防爆电动装置的阀门用9B表示。

三单元:连接型式

连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套
代号 1 2 3 4 6 7 8 9






四单元:结构型式
阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号

结构形式 代号
阀杆升降式
(明杆)
楔式闸板 弹 性 闸 板 0
刚性闸板 单 闸 板 1
双 闸 板 2
平行式闸板 单 闸 板 3
双 闸 板 4
阀杆非升降式
(暗杆)
楔式闸板 单 闸 板 5
双 闸 板 6
平行式闸板 单 闸 板 7
双 闸 板 8

截止阀节流阀柱塞阀结构形式代号

结构形式 代号 结构形式 代号
阀瓣非平衡式 直通流道 1 阀瓣平衡式 直通流道 6
Z形流道 2 角式流道 7
三通流道 3
角式流道 4
直流流道 5

球阀结构形式代号

结构形式 代号 结构形式 代号
浮 动 球 直通流道 1 固 定 球 直通流道 7
Y形三通流道 2 四通流道 6
L形三通流道 4 T形三通流道 8
T形三通流道 5 L形三通流道 9
半球直通 0

蝶阀结构形式代号

结构形式 代号 结构形式 代号
密 封 型 单 偏 心 0 非密封型 单 偏 心 5
中心垂直板 1 中心垂直板 6
双 偏 心 2 双 偏 心 7
三 偏 心 3 三 偏 心 8
连杆机构 4 连杆机构 9

隔膜阀结构形式代号

结构形式 代号 结构形式 代号
屋脊流道 1 直通流道 6
直流流道 5 Y形角式流道 8

旋塞阀结构形式代号

结构形式 代号 结构形式 代号
填料密封 直通流道 3 油 密 封 直通流道 7
T形三通流道 4 T形三通流道 8
四通流道 5

止回阀结构形式代号

结构形式 代号 结构形式 代号
升降式阀瓣 直通流道 1 旋启式阀瓣 单瓣结构 4
立式结构 2 多瓣结构 5
角式流道 3 双瓣结构 6
蝶形止回式 7

安全阀结构形式代号

结构形式 代号 结构形式 代号
弹簧载荷弹簧密封结构 带散热片全启式 0 弹簧载荷弹簧不封闭且带扳手结构 微启式、双联阀 3
微启式 1 微启式 7
全启式 2 全启式 8
带扳手全启式 4
杠杆式 单杠杆 2 带控制机构全启式   6
双杠杆 4 脉 冲 式   9

减压阀结构形式代号

结构形式 代号 结构形式 代号
薄  膜  式 1 波纹管式 4
弹簧薄膜式 2 杠 杆 式 5
活  塞  式 3

蒸汽疏水阀结构形式代号

结构形式 代号 结构形式 代号
浮球式 1 蒸汽压力式或膜盒式 6
浮桶式 3 双金属片式 7
液体或固体膨胀式 4 脉冲式 8
钟形浮子式 5 圆盘热动力式 9

排污阀结构形式代号

结构形式 代号 结构形式 代号
液面连接排放 截止型直通式 1 液底间断排放 截止型直流式 5
截止型角式 2 截止型直通式 6
截止型角式 7
浮动闸板型直通式 8

五单元:密封副材料

材料 锡基轴
承合金
巴氏合金
渗氮钢 18-8系
不锈钢
氟塑料 玻璃 Cr13
不锈钢
衬胶 蒙乃尔
合金
尼龙
塑料
渗硼钢 衬铅 Mo2Ti
不锈钢
塑料 铜合金 橡胶 硬质
合金
阀体
直接
加工
代号 B C D E F G H J M N P Q R S T X Y W

当密封副的密封面材料不同时,以硬度低的材料代号表示。

六单元:公称压力数值用阿拉伯数字直接表示,它是压力单位MPa的10倍

七单元:阀体材料

阀体
材料
钛及
钛合金
碳钢 Cr13系
不锈钢
铬钼钢 可锻铸铁 铝合金 18-8系
不锈钢
球墨铸铁 Mo2Ti系
不锈钢
塑料 铜及
铜合金
铬钼钒钢 灰铸铁
代号 A C H I K L P Q R S T V Z

灰铸铁底压阀和钢制中压省略此项

举例:D343H-16C 涡轮法兰三偏心硬密封蝶阀,公称压力1.6MPa,阀体材料为碳钢,密封材料为不锈钢。

阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略:
(1)连接形式中:“法兰”。
(2)结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;
b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。
(3)阀座密封面材料中的材料名称。
