J23W不锈钢针型阀图片，型号
J23W不锈钢针型阀产品满足工业及行业标准，适合多类工况需要，使用维护便捷，产品种类规格齐全，选材多样，安装调试精准，产品密封结实有效，款式新颖,防腐好，可按实际工作压力，工作环境，工艺参数定做,以下为该产品的图文信息：
阀门类型:外螺纹针型；
阀门型号:J23W-320P/160P；
尺寸规格:DN3-50mm；
安装形式:外螺纹；
压力等级:16-100MPa；
主体材质:不锈钢304,316等,
产品供应商:上海浦蝶；

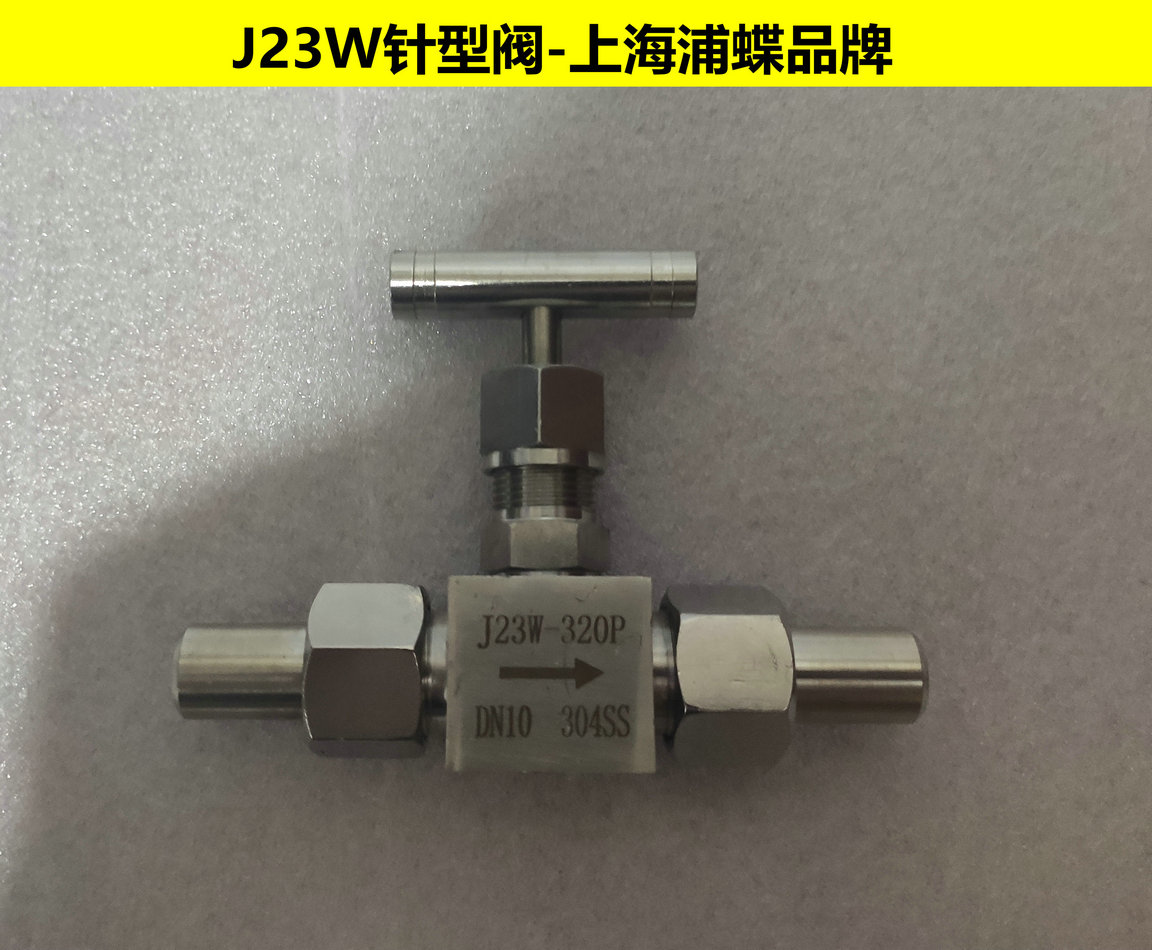

产品图片：
概述：
J23W-320P不锈钢针型阀采用锻管连接和螺纹连接,带有焊接管，适用气体，液体容器，管路上。密封性好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中常用阀门。
公称压力：PN6.4，PN16，PN32Mpa
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限，产品标注的价格仅供参考，具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
J23W不锈钢针型阀 上海浦蝶品牌 |
