基本参数

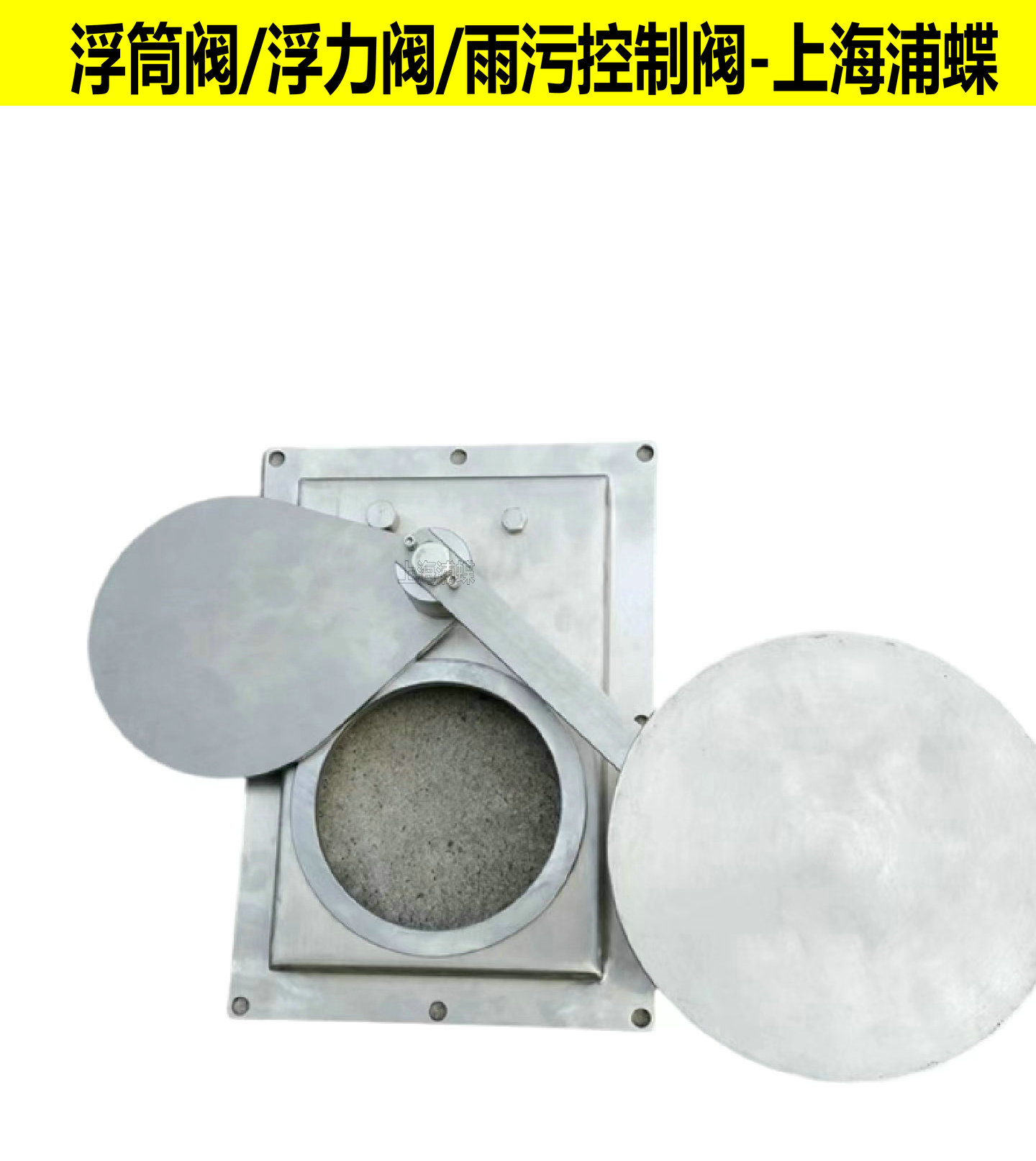

设备名称：浮筒阀，截污浮筒阀，雨污控制阀
结构形式：浮筒式
型号：FTL
公称通径：DN100-DN1000mm
主体材质：不锈钢；
适用温度：80℃
适用介质：水
适用范围：水处理、雨污分流、河道黑臭水体治理；
设备用途：在管道上可起到自动开关的作用；
注意事项：在选购时请告知 阀前、阀后压力 如有流量要求请提供；
安装和维护：安装前，请清洗安装管道及储罐类容器也应清洗，避免里面杂物堵塞或者损坏阀门。
产品概述
截污浮筒阀，雨污控制阀能有效解决城市雨后排水和污染问题，实施水环境整治工程，其中雨污分流是这一工程的核心。所谓"雨污分流"，指的是让城市污水和雨水，进入不同的管道，分流后进入污水处理场所。这样做的好处在于，在某种程度上可以快速地让城市雨后积水可以迅速排出，另一方面是可让居民生活污水集中收集处理。 雨污分流工程是一项常见的城市排污排涝工程。其原本目的是让城市污水和雨水通过工恒牌浮筒阀对污水和雨水进行分流，进入不同的管道，分流后进入污水处理场所。城市建设管理部门介绍：雨水、污水“分家”后，雨水管道里没了污水，直接送雨水下河不会造成污染，而且雨天的排水也会更加流通；而污水管道没了雨水，进入污水处理厂后，可提高处理率，大幅削减COD（水质污染度指标）排放量。
浮筒阀属于自动截污装置浮筒阀。截污浮筒阀，雨污控制阀用于控源截污雨污分流项目中。浮筒位置可调节，浮筒阀口径有DN100-DN1000mm，产品安装方便，浮筒阀主要在每个排污口装雨污分流设备。
适用工况
1、合流管截污、初期雨水截污。
2、小区排水管与道路市政管道衔接处。
3、道路交叉管道衔接处。
4、城市河道排放口。
5、老城区旧管道改造。
截污浮筒阀，雨污控制阀工作原理
一、晴天
晴天时，立式浮筒阀进水口内全部为污水，水量较小，井体内的水位低，不锈钢立式浮筒阀的浮筒在重力作用下使得浮筒阀阀板处于开启状态，此时污水全部经由不锈钢立式浮筒阀开口流向污水管网。
二、降雨时
降雨初期，浮筒阀进水口的流量逐渐增大，井体内的水位也随之逐步上升，此时不锈钢立式浮筒阀浮筒在浮力的作用小带动浮筒阀阀板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网。
三、降雨中后期
随着降雨的继续增大，井体内的水位进一步上升，此时不锈钢立式浮筒阀浮筒带动浮筒阀阀板关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内雨水管口入自然河体。
四、降雨结束
随着现状合流管内水位下降，立式浮筒阀浮筒带动浮筒阀阀板逐步开启，并恢复到初始状态。
安装步骤
一、安装前准备工作
1、检查截污井井体尺寸及各管道的位置布置是否和施工图纸相符。
2、浮筒阀安装在截污管口处立面，附壁式安装，截污管口处立面墙体需光洁、平整，对于不符合要求的需要进行处理。
3、立式浮筒阀可立式安装，如需卧式安装，可调节浮筒角度。
4、手动开关动作是否灵敏，不得承受额外阻力及重力。
5、现场应备有220V交流电源，方便打孔。
二、安装步骤
1、用绳子或吊车将浮筒阀装置吊入井中。
2、将截污浮筒阀，雨污控制阀开口于井内截污管口对齐，并用膨胀螺丝固定。
3、用扳手依对角顺序拧紧膨胀螺丝。
4、将固定浮筒装置安装在壳体上，转动浮筒看是否灵活动作。 |
