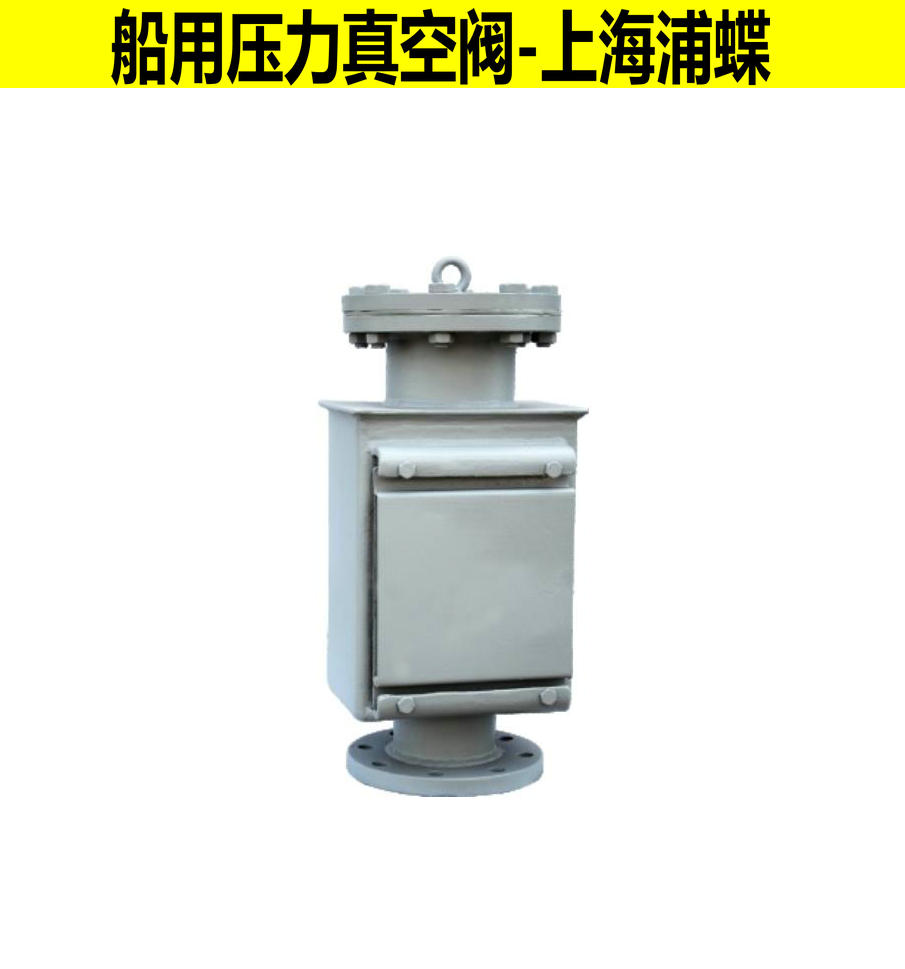

名称：船用压力真空阀，带气保性能空气管头、
型号：YLF、
类型：船用真空阀、
产地：上海、

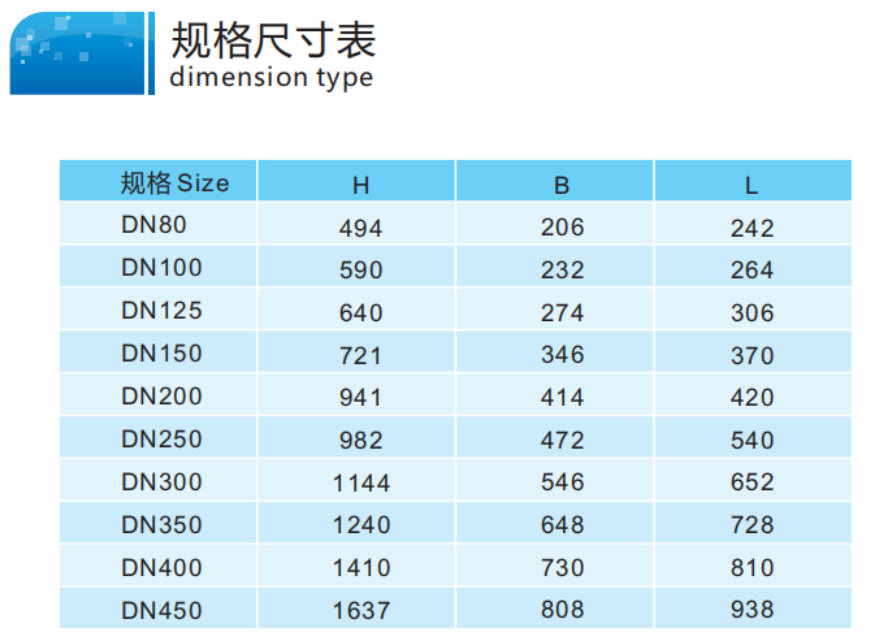

规格尺寸：DN80-450、
材质：碳钢镀锌、
压力：200-300mm水柱；
产品介绍：压力真空阀通过压力真空阀的开启和关闭实现进气连通和防进水功能,实现压载舱处理系统排气,现有使用的压力真空阀大都采用浮球方式,在正常情况下浮球处干低位。
空气管头无封闭,在水面上升带动浮球上升时浮球封闭空气管头。其浮球安装结构复杂、不便于修护,且排气、排水受限,存在使用安全隐患。

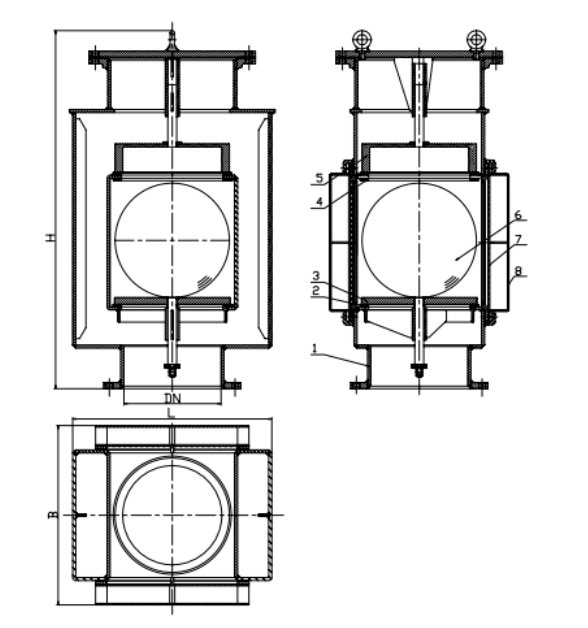

本船用压力真空阀解决了上述隐患,主体包括阀体和浮球,其特征在于:所述阀体包括内筒、外筒、上盖和两侧盖,内筒同轴套接于外筒内且支撑在外筒内,内筒左右侧之间镂空呈镂空空腔,内筒顶端和底端分别设有连通镂空空腔的内筒上口和内筒下口,浮球经两侧盖或防护网非密封盖装内筒左右侧封装在镂空空腔内,外筒顶端的外筒上口盖装上盖 :所述内筒前、后侧与外筒之间形成上部连通的两气道,两气道下部连通外筒底端上的外筒下口;所述内筒下口或外筒下口内同轴连接下升降套,下升降杆滑动配合穿设在下升降套内,下升降杆顶端连接设置在镂空空腔内对应升降封盖内筒下口的下内盖，所述内筒上口或外筒上口或上盖内端面同轴连接上升降套,上升降杆滑动配合穿设在上升降套内,上升降杆顶端连接设置在两气道的上部连通处内对应升降封盖内筒上口的上内盖。
压力真空阀在常规的空气管头功能基础上增加了氮气的气保性能，打开压力： 200-300mmWC ,打开真空：200-300mmWC,用于船舶压载水处理系统取代 常规的空气管头。
产品说明：

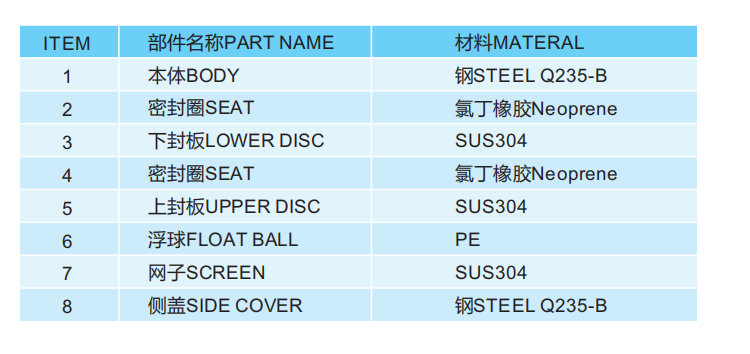

1、阀体、侧盖热浸锌，锌层厚度为70-100um，内腔加喷一层环氧漆。
2、开启压力：上封板200-300mm水柱, 下封板200-300mm水柱，防护网30目。
3、法兰标准：根据客户要求。
|
