  产品名称: 【泵用清水排气阀】上海浦蝶泵用排气阀系列产品
  产品型号: GKPQ242X


  咨询电话:021-34556225/3 13816688312 陈先生,林先生,赖先生,李小姐
 相关产品

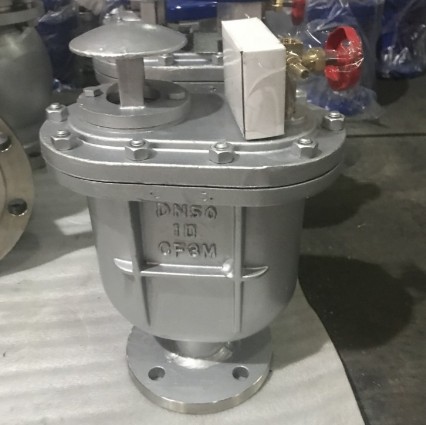

 【泵用清水排气阀】上海浦蝶泵用排气阀系列产品

【泵用清水排气阀】-上海浦蝶阀门有限公司
产品型号:GKPQ242X
产品口径:DN50-200
产品压力:0.6-2.5MPa
产品材质:铸铁、铸钢等

1.【泵用清水排气阀】用途
本阀装设于泵浦出水口处或高压送配水管线中,用以大量排除管道中的集结空气,以增进水管及抽水机使用效率,且管内一旦出现负压时,此阀能迅速吸入空气。以免管线因负压而损坏。

2.【泵用清水排气阀】作用原理
当管内开始注水时,浮球停留在开启位置,进行大量排气,当空气排完时,阀体内腔积水浮球被起至关闭位置,停止大量排气,当管内正常输送完时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时,管内水流空或遇管内产生负压时,此时浮球下降,离开密封面,吸入空气确保管线安全。
:公称压力于2.5MPa,本公司配有缓冲装置。

3.【泵用清水排气阀】技术参数
使用介质:清水
介质温度:常温
阀体强度实验压力:2.5Mpa
浮球密封性试验压力:0.07~1.76Mpa
阀体材料:QT400-15WCB
浮球材料:不锈钢
法兰连接标准:GB/T17241.6-98
试压标准:Q/YECO1-2003

4.【泵用清水排气阀】连接尺寸表

  型号尺寸
                     GKPQ42X-1.6
  通径
     H
     L
    D
    D1
  Z-∮d
  50
    520
    520
   165
   125
  4-19
  80
    570
    570
   200
   160
  8-19
  100
    570
    570
   220
   180
  8-19
  150
    670
    670
   285
   240
  8-23
  200
    750
    750
   340
   295
  12-23

【泵用清水排气阀】【价格】【参数】【供应信息】请来电详询
