  产品名称: 【600X电动控制阀】
  产品型号: 600X


  咨询电话:021-34556223,34556225 销售部
 相关产品
 【600X电动控制阀】


【600X电动控制阀】-上海浦蝶阀门有限公司
产品型号:600X
产品口径:DN20-800
产品压力:1.0-2.5Mpa
产品材质:铸铁、铸钢等

【600X电动控制阀】由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。
  本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。
  本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

1.【600X水力电动控制阀】工作原理

  当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。
当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

2.【600X水力电动控制阀】主要技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


3.【600X水力电动控制阀】主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

部件列表:
1、电磁向导阀2、针阀3、球阀4、主阀


4.【600X水力电动控制阀】连接尺寸

DN

L

A

A1

H

H1

F

D
mm

D1
mm

D2
mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

194

136

342

250

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

194

136

342

250

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

194

136

342

250

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

240

155

395

278

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

240

155

395

278

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

255

255

165

405

298

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

280

280

175

430

315

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

332

195

510

350

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

375

220

560

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

408

230

585

420

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

485

255

675

450

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

550

300

730

470

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

630

340

760

490

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

735

415

840

526

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

788

430

910

570

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

850

460

1070

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

905

490

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

970

530

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

1050

560

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

1135

610

1640

975

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

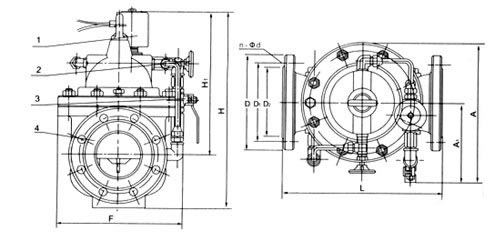

5.【600X水力电动控制阀】安装示意图
