  产品名称: 【杠杆式减压阀】Y45H-16C
  产品型号: Y45H


  咨询电话:021-34556223,34556225 销售部
 相关产品
 【杠杆式减压阀】Y45H-16C
 【杠杆式减压阀Y45H】

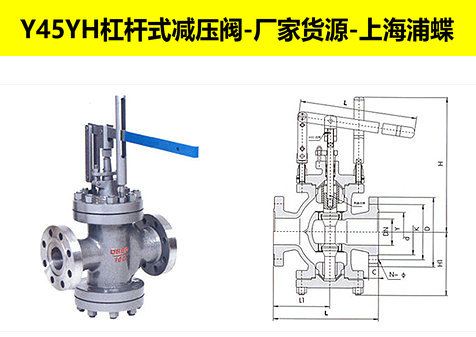

 Y45YH杠杆式减压阀


【杠杆式减压阀】Y45H-16C-上海浦蝶阀门有限公司

      【杠杆式减压阀】Y45H-16C主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。
本杠杆式减压阀主要用于蒸汽管路,调节压力。杠杆式减压阀应用在热电联产、轻纺、印染、石化、制糖等行业。

1.【杠杆式减压阀】参数:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.76

2.75

4.4

7.04

11.0

17.6

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

最佳减压比0.6

渗漏量

0.5%QMax

温量-压力等级

ANSI B16.34



2.【杠杆式减压阀】材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

304

阀瓣

2Cr13

阀杆

2Cr13

垫片

柔性石墨/1Cr18Ni9

导向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45



3.【杠杆式减压阀】系数:(Cv)

DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

20

25

50

60

70

110

150

230

420

540

710

1020

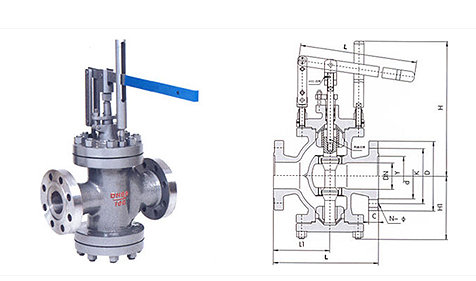

PN1 .6-PN4.0MPa连接尺寸:

公称通径DN

外 形 尺 寸

L

L1

H

Hl

l

50

300

150

520

190

565

65

340

170

540

205

650

80

380

190

550

215

650

100

400

215

580

240

800

125

430

225

620

275

800

150

450

230

650

320

800

200

500

260

790

340

800

250

550

285

850

370

800

300

750

395

940

460

900

350

850

445

990

530

900

400

950

550

1120

660

1000

500

1130

680

1660

800

1000



PN6.4-PN16.0MPa连接尺寸:



公称通径DN

外 形 尺 寸

L

L1

H

Hl

l

50

300

150

520

200

565

65

340

170

540

215

650

80

380

190

550

225

650

100

400

215

580

250

800

125

430

225

620

285

800

150

450

230

650

330

800

200

500

260

790

355

800

250

550

285

850

390

800

300

750

395

940

480

900

350

850

445

990

550

900

400

950

550

1120

700

1000

500

1130

680

1660

820

1000

【杠杆式减压阀】Y45H-16C【价格】【参数】【供应信息】请来电详询
