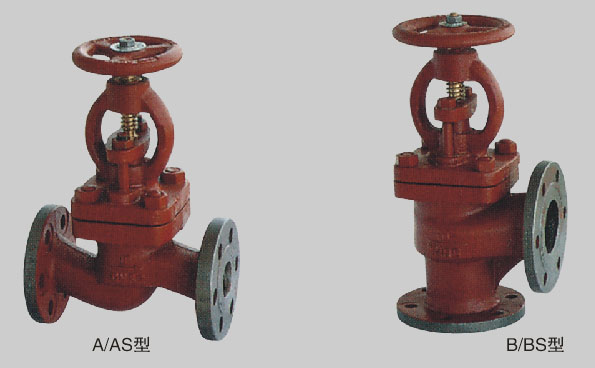

GB/T590-93船用法兰铸铁截止阀
Marine Cast Iron Flanged Globe Valves
GB/T591-93船用法兰铸铁截止止回阀

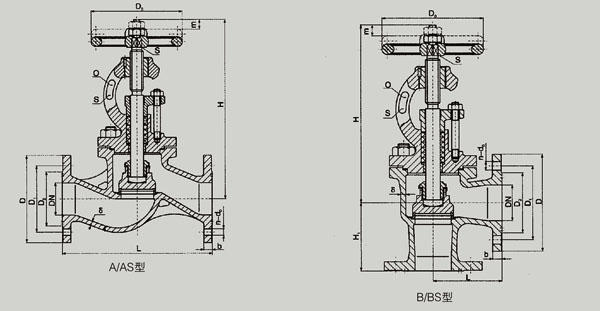

Marine Cast Iron Flanged Stop Check Valves 性能规范 Technical Data 公称压力Nominal Pressure(MPa) 公称通径Nominal Diameter(mm) 适用介质 Applicable Medium 0.6 50～300 海水、淡水、滑油、燃油和 t≤220℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤220℃ steam. 1.0 65～250 1 6 20～50 主要零部件材质 Materials of Main Parts 零件名称 Parts Name 材料 Material 名称 Name 牌号 Marks 阀体、阀盖 Body/Cover 灰铸铁 Gray Cast Iron HT200 阀盘 Disc 铸锡青铜 Cast Tin Bronze ZCuSn10Zn2 阀座 Seat 铸铝青铜 Cast Aluminum Bronze ZcuA19Mn2 阀杆 Stem 铝青铜 Aluminum Bronze CuA19Mn2 PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions 公称 压力 PN (MPa) 公称 通径 DN (mm) 结构尺寸Structure Dimension 壁厚Thickness 法兰 Flange 螺栓Bolt 手轮Hand wheel 升程 Lift Range m 参考重量 Weight(kg) L H≈ H1 A型 B型 A型 B型 B型 D D1 D2 d0 b n个 Th Do S A型 B型 |
