产品名称： |

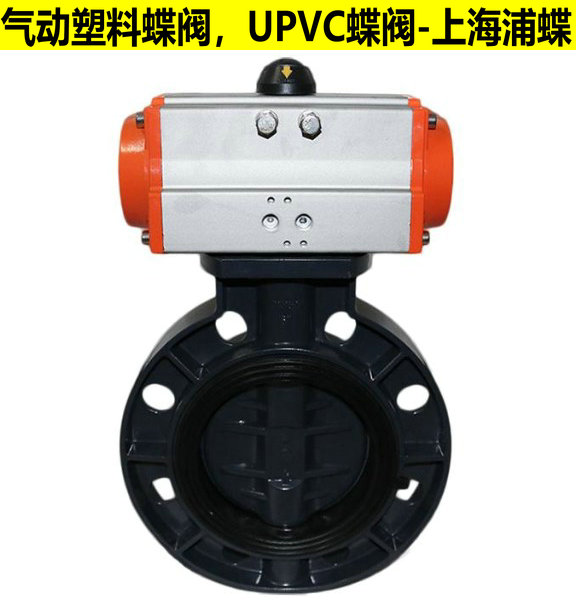

【气动塑料蝶阀】 |
| |
产品型号： |
D671S |
| |
|
| |
 |
| |
咨询电话：021-34556223,34556225 销售部 |
|
|
 |
|
【气动塑料蝶阀】浦蝶气动塑料蝶阀系列 一、气动塑料蝶阀概述： 气动塑料蝶阀采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。D671S气动塑料蝶阀重量轻、耐腐蚀性强，气动塑料蝶阀应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。 二、气动塑料蝶阀特点： 1、外型结构紧凑美观。 2、本体重量轻容易安装。 3、耐腐蚀性强，应用范围广。 4、材质卫生无毒。 5、耐磨损、容易拆卸，维护简单易行 三、气动塑料蝶阀技术参数： | 空气驱动 | 压缩空气4-6bar(可带手轮) | | 公称通径 | 50～300mm | | 公称压力 | 1.0～1.6Mpa | | 适用温度 | 0～+60℃ | | 连接方式 | 对夹 | | 阀结构 | A型 | | 阀体材质 | UPVC、CPVC、PP | | 阀芯材质 | UPVC、CPVC、PP、PTFE | | 密封材质 | FPM、EPDM、NBR | | 适用介质 | PVC兼容的食品工业化学溶剂 | | 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
三、气动塑料蝶阀图纸及尺寸：
| 通径(mm) | 英寸″ | 尺寸（mm） | | L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN | | 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 | | 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 | | 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 | | 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 | | 125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 | | 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 | | 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 | | 250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 | | 300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 |
