  产品名称: 水上式底阀-(SSDF-1系列水泵用水上式底阀)
  产品型号: SSDF-1


  咨询电话:021-34556223 51877939 陈先生,林先生,赖先生,李小姐
 相关产品
 不锈钢水上式底阀-(SSDF-2系列不锈钢底阀)
 水上式底阀-(SSDF-1系列水泵用水上式底阀)


水上式底阀-(SSDF-1系列水泵用水上式底阀)

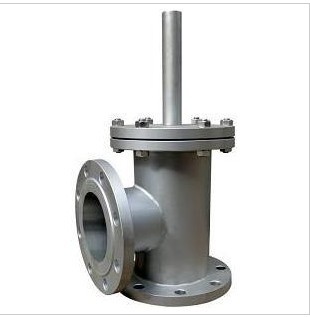

水上式底阀-(SSDF-1系列水泵用水上式底阀)图片:

一、水上式底阀概述:

水上式底阀-(SSDF-1系列水泵用水上式底阀)是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。主要适于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。可在泵前用,代替底阀。可在泵后用,代替止回阀。



二、水上式底阀优点:

水上式底阀-(SSDF-1系列水泵用水上式底阀)最早由铁道部专业设计院设计,获铁道部科技进步奖,并入《给水排水设计手册》第九册,是经国家经委、计委、科委组织评定的优秀节能产品。

水上式底阀是替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处,亦可代替弯头,其密封性能独特,达到滴水不漏,并设有阻尼装置,对水锤危害有一定的减缓作用。
2、节能效果显著,在正常工作使用时(按千吨/米耗电量)可节能5-7%左右,使用一至两年,所节省电费可收回您为购买此阀的投资费用,其节能效果是一般底阀所不能达到的。
3、使用寿命长、维修方便,该底阀使用寿命在五年以上,大大地降低了生产成本,且在使用期内一般没有什么故障,即使有故障,处理也极为方便、迅速。充分显示了它的优越性。
4、自吸性能可靠,众所周知,老式底阀的密封性能很差,经常会出现停泵后不能出水的问题,而水上式底阀具有独特的密封效果,可以达到滴水不漏,确保下一次起泵的顺利进行,因此在设计过程中,不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5、本产品连接法兰全部符合GB规定,通用性能好。



三、水上式底阀性能参数

工作压力:0.61.0Mpa

工作介质:水

工作温度:≤80

材质:铸铁,铸钢,不锈钢

结构与原理

本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。

水上式底阀-(SSDF-1系列水泵用水上式底阀)价格:320;

四、水上式底阀主要外形尺寸

公称通径DNmm

         D

         D1

   A

   B

0.6MPa

 1.0MPa

 1.0MPa

 1.6MPa

   50

  140

  160

  110

  125

  100

  100

   65

  160

  180

  130

  145

  110

  110

   80

  185

  195

  150

  160

  120

  120

  100

  205

  215

  170

  180

  130

  130

  150

  260

  280

  225

  240

  150

  150

  200

  315

  335

  280

  295

  190

  190

  250

  370

  390

  335

  350

  240

  240

  300

  435

  440

  395

  400

  290

  290

  350

  485

  500

  445

  460

  340

  340
