电动衬胶双面密封闸板阀Z942J-10/16/25C图片 构造 尺寸
电动衬胶双面密封闸板阀密封原理：本阀采用双面衬胶闸板阀,为双闸板楔紧式,其密封原理是靠阀杆给预闸板的楔紧力和介质压力的作用,使用闸板密封与阀座紧密吻合,使其达到密封,密封可靠。双面衬胶闸板阀为了耐磨,整个体腔内采取衬胶。尤其阀座部位增加衬胶厚度,保证阀座密封的可靠性。
电动衬胶双面密封闸板阀构造：
本阀由阀体,阀杆,支架,闸板,手轮装置,钢制衬胶结构,闸板采用不锈钢材料,即耐磨,又耐腐,提高了产品的使用的寿命。工作时操作手轮,开启及关闭省时省力,顺时针为关闭,逆时针为开启。
电动衬胶双面密封闸板阀不受流体方向的限制,能够作到双向密封。为了便于清理腔体内的沉积物,在阀体底端两侧,设有排污孔,拧开螺塞即可排污。
参数：
名称：电动衬胶双面密封闸板阀
型号：Z942J-10C/16C/25C/40C
材质：碳钢
压力：1.0,1.6，2.5,4.0MPa
温度：120℃
适用介质：泥浆、矿浆等浆体
规格尺寸：DN50-1000mm
连接方式：法兰
驱动装置：手动,气动,电动 电动衬胶双面密封闸板阀技术参数： 产品名称 | 电动衬胶双面密封闸板阀 | 应用范围 | 冶金、矿山、发电、煤炭、化工、水利等浆体管道输送系统； 起截止液流作用，不能做调节阀使用，只能全开全闭，安装无方向限制 | 型号规格 | Z942J DN40-DN800 | 阀体材质 | 碳钢 | 衬胶材质 | 天然橡胶/EPDM/丁基橡胶等 | |
|
|
压力/温度 | 0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa / -35℃~+130℃ | 法兰标准 | 国标 PN10/16/25/40 、美标ANSI 150LB 等其他标准 | 适用介质 | 污水、矿浆、酸碱性介质等 | 控制条件 | 电动执行机构 | |
阀门优点 | 双面弹性密封；密封性能好，密封可靠； 流体阻力小，密封面受介质的冲刷和侵蚀小； 开闭省力，可手动或蜗轮，也可电动等远程控制； 介质流向不受限制，无扰流，无压降； 结构长度短，整个阀体内表面衬橡胶，高耐磨耐腐蚀 |

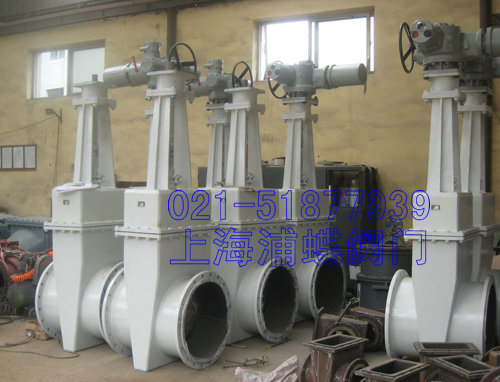

图片：
电动衬胶双面密封闸板阀优点：
1,流体阻力小 , 密封面受介质的冲刷和侵蚀小。
2,开闭较省力。
3,介质流向不受限制 , 不扰流,不降低压力。
4,形体简单 , 结构长度短,制造工艺性好,适用范围广。
