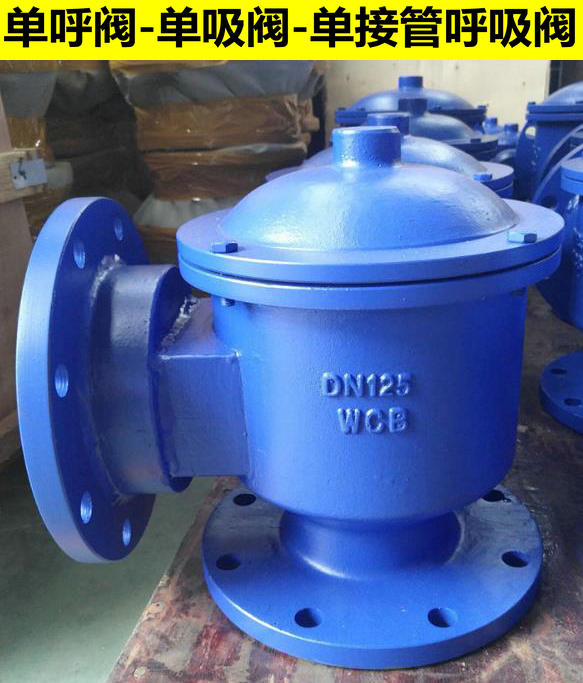

单呼阀,HXF单呼吸阀
产品介绍：单呼阀/单吸阀是安装在固定储罐顶上，起减少物料蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。具有通风量大，泄漏量小，耐腐蚀等特点并有静电接地线使该阀与罐体保持等电位。目前在接管式呼吸阀容易产生静电的部位，做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。
用途：单呼阀/单吸阀是保护储罐安全的重要附件，装设在油罐的顶板上由压力阀和真空阀两部分组成。它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油罐内外压力对油罐起到安全保护作用。
特点：
维持储罐气压平衡，确保储罐在超压或真空时免遭破坏；
减少罐内介质的挥发和损耗
结构紧凑,通气量大,泄漏量小，耐腐蚀,密封性能好
杜绝火源进入呼吸阀壳体内.具有体积小,重量轻,检修,清洗,更换方便。
阀盘采用聚四氟乙烯材料具有耐低温防冻等优点。
阀内设静电输出装置使得该阀时刻与罐体保持等电位。
主要性能及技术参数：
|
壳体材质 |
碳钢、不锈钢304、316 |
|
阀盘阀座材质 |
铝合金、不锈钢 |
|
密封件材质 |
聚四氟乙烯 |
|
环境温度℃ |
-30- 60 |
|
操作压力(Pa) |
A:-295Pa 355Pa |
|
B:-295Pa 980Pa |
|
C:-295Pa 1750Pa |
单呼阀/单吸阀尺寸：
|
DN |
L |
H |
|
25 |
160 |
255 |
|
50 |
160 |
255 |
|
80 |
213 |
260 |
|
100 |
265 |
290 |
|
150 |
355 |
330 |
|
200 |
420 |
350 |
|
250 |
480 |
400 |
|
300 |
550 |
510 |
|
350 |
590 |
580 |
|
400 |
590 |
610 |
单呼吸阀技术性能要求：
1.单呼吸阀壳体可以采用碳钢、不锈钢铸造而成，并应能承受不小于2.5MPa的水压试验，并保持无渗漏和不变形。呼吸阀的阀盘部件工作时，动作灵敏可靠其动作完成后应保证密封。
2.单呼吸阀在规定的操作压力下其通气量应不小于下表的规定。
|
公称通径mm |
50 |
100 |
150 |
200 |
250 |
|
操作压力（pa） |
通气量（m3/h） |
|
A |
355 |
25 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
|
B |
980 |
30 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
|
C |
1750 |
40 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
