  产品名称: JPS-B型自动截油排水阀
  产品型号: JPS-300B


  咨询电话:021-34556223,34556225 销售部
 相关产品
 JPS-B型自动截油排水阀


JPS-B型自动截油排水阀

产品类型:截油排水-排水阻油器;
壳体材质:碳钢,不锈钢;
供应商:上海浦蝶;
规格:齐全,DN50-500mm;
产地:上海;
价格:面议;

JPS-B型自动截油排水阀工作原理:

本设备适用于石化、化工、油库等行业中油品密度≤970Kg/m3油品生产装置区和储油罐区排水管道的截油排水需要。

本阀门依据油水密度的差异和浮力原理,利用浮体密度介于油和水之间,可实现自动控制排水管道的打开与关闭,达到排放污水,截留油品的目的。

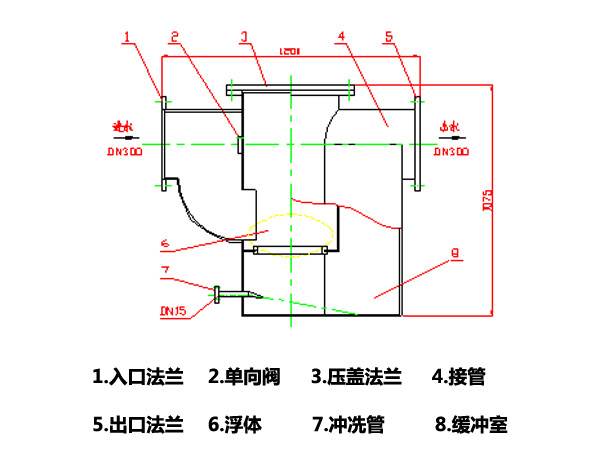

二、JPS-B型自动截油排水阀工作过程:

1.管道内介质部为水或有少量浮油时,由于浮体被浮起,通道打开,水被排放。

2.当管道内介质部为油时,油将缓冲室的水乡下压出,随着缓冲室中水的减少,油的增加,浮体所受浮力越来越少,当浮体所受浮力小于浮体重力时,浮体下沉将圆孔阻塞(即关闭),油不能流出。

3.当管道内介质为油水混合时,进水通道、缓冲室与出水管组成水封,水从缓冲室下排出,而油从缓冲室上部回流。

三、JPS-B型自动截油排水阀适用介质种类;

该阀适用于油品密度≤970Kg/m3区域的排水管道。能基本满足油品生产装置区和贮油罐区。

可直接安装在罐区、生产装置区的雨水和污水排放管道上,以自动防止异常情况下罐区因油品向外流散而造成的严重后果,实现区域内雨水和污水自动排放,不需要人工干预。

油品名称

密度

液化石油气

0.54

轻柴油、中质燃料油、民用燃料油、原油

0.87

汽油、航空汽油

0.74

重柴油、重质燃料油、常压重油、润滑油

0.92

航空煤油

0.78

减压渣油、残渣燃料油

0.95

煤油

0.81



四、JPS-B型自动截油排水阀使用安装:

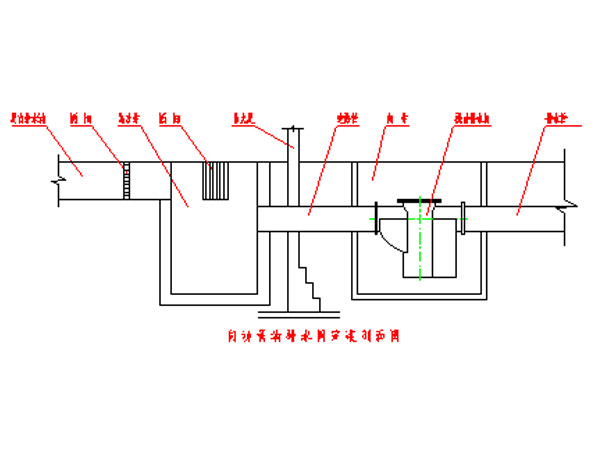

本产品与排水管道采用法兰直接连接,埋地安装,可根据现场具体情况安装于防火堤内或防火堤外。详见SHT104-93《总图运输通用图集》



五、JPS-B型自动截油排水阀安装与维护事项:

1.自动截油排水阀适用于油品密度≤970Kg/m³区域的雨水和污水排放管道,以防止异常情况下罐区因油品向外流散而造成的严重后果,实现区域内雨水和污水自动排放,不需要人工干预。

2.该阀安装时,根据现场用水情况,可采用自来水管网接管加阀门补水,也可用消防水龙带接消火栓补水。

3.该阀安装时,进出口与排水管道要求保持在同水平位置,安装后请先通过冲洗管向阀内注水,使浮体悬浮后,将水加到出入口水平线,自动截油排水阀方能正常工作。

4.现场安装时,该阀可安放在砌筑的阀井内,用钢架或砖墩支撑阀体,也可直接埋入地下并做好阀体外防腐。

5.定期清洗沉砂井中的沉淀物,以确保阀的正常工作。维护好防火堤内排水沟的网状隔栅和排水管的进口滤网,以防杂质堵塞截油排水阀。

6.定期使用冲洗管清除阀内淤泥或沉淀物。干旱、多雨季节每三个月进行次,确保阀的正常工作。

7.阀门每三年检修次,打开阀上部的法兰盖,将浮体取出,用软布擦洗球体表面污物,不可用硬物敲击、碰撞,避免伤害浮体表面。同时检查非金属密封件有无损坏。

8.在使用过程中注意产品防腐,及时检查和做好维护工作。
